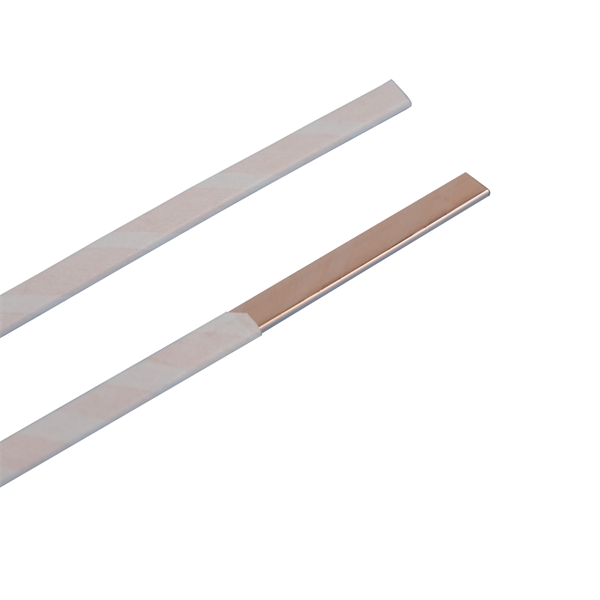

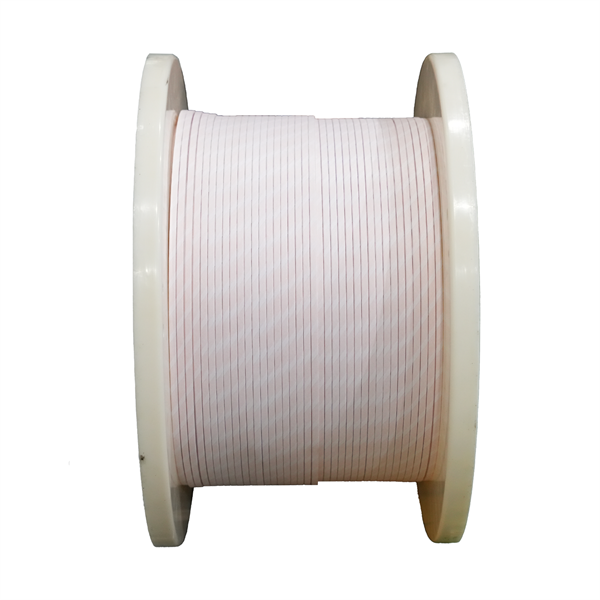

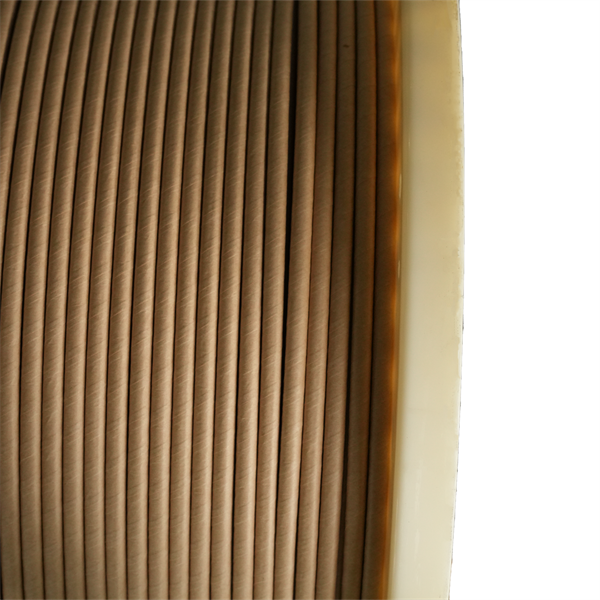

سلك التدوير ملفوف الورق هو نوع خاص من الموصِّل يستخدم على نطاق واسع في المعدات الكهربائية مثل محولات الطاقة والمحركات.
يتمثل هيكله الأساسي في تغليف طبقة أو عدة طبقات من الورق العازل حول سلك معدني موصل (عادةً النحاس أو الألومنيوم) لتحسين عزل السلك الكهربائي وخواصه الحرارية.
موصى به ج موصل الأحجام:
الأحجام للموصلات المسطحة:
سماكة 0.80-12.00 مم
عرض 3.00-25.00 مم
نسبة العرض إلى السماكة ≤20
الأحجام للموصِّلات الدائرية:
القطر 2.00-5.00 مم

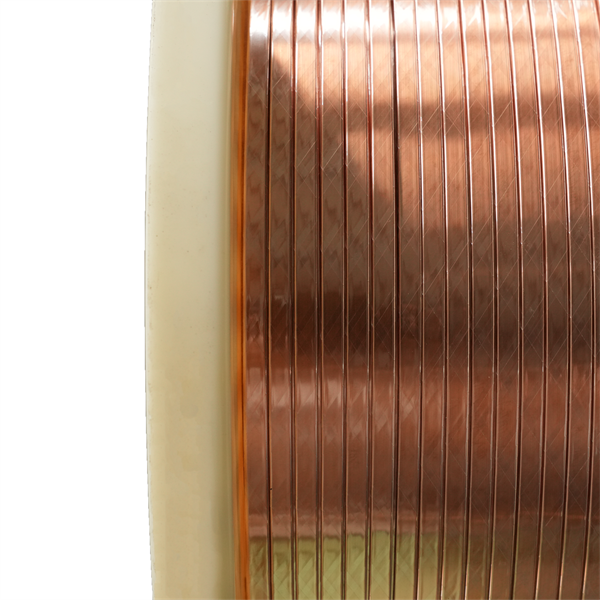

مواد الموصِّل:

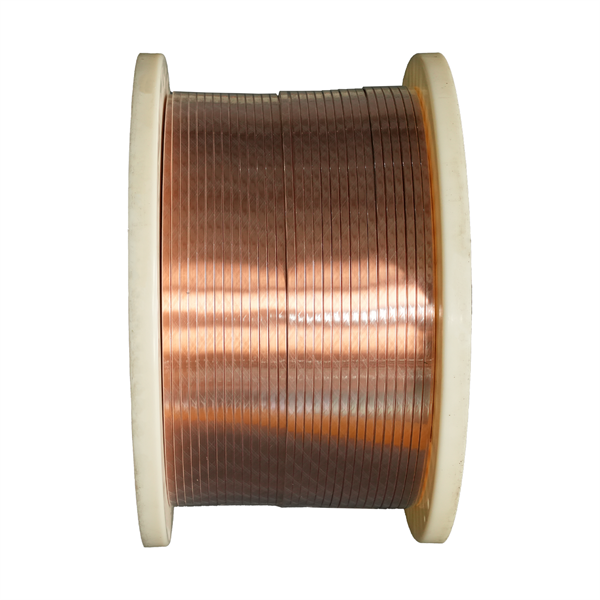

• عصي نحاسية خالية من الأكسجين ذات جودة عالية مع نسبة أكسجين تقل عن 20 ppm . ال تتجاوز قدرتها التوصيلية دس 100% بعد التلدين.

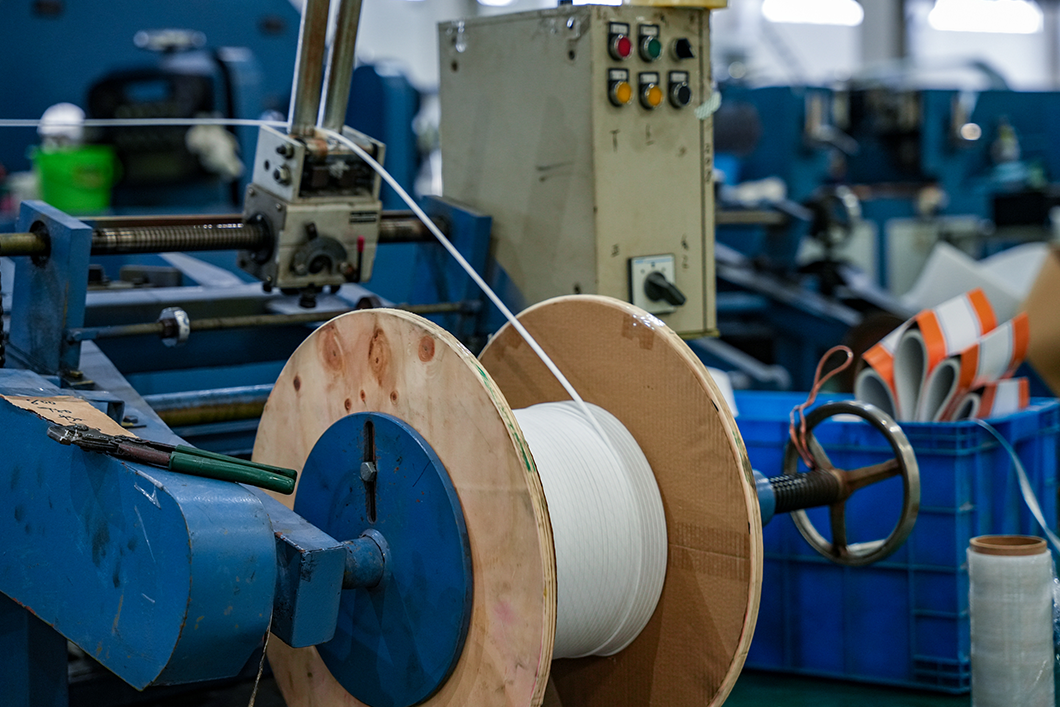

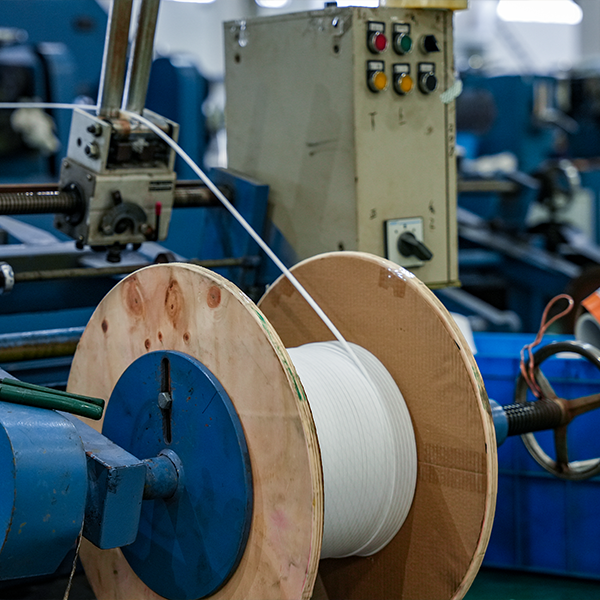

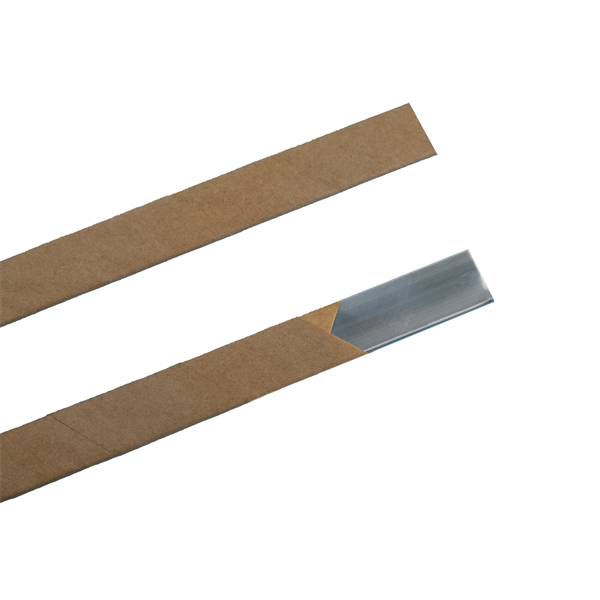

•عصي كهربائية من الألمنيوم ذات جودة عالية، بقدرتها التوصيلية تتجاوز 62% بعد التلدين

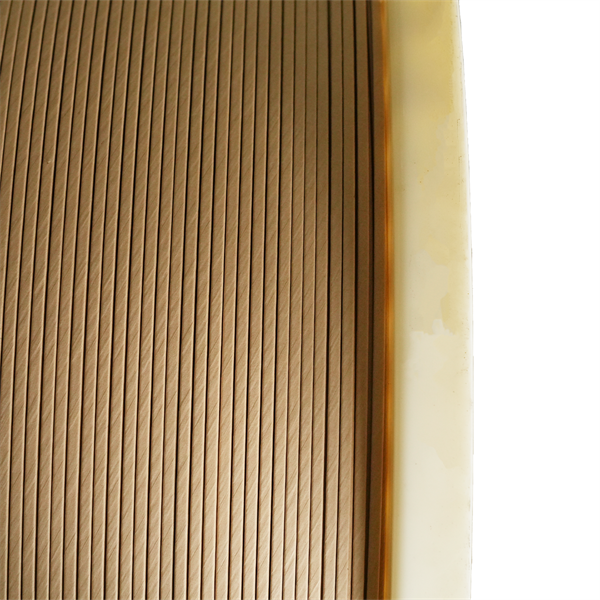

مواد عزل لفائف:
•ورق كابل طاقة
• ورق ألياف بتمدد عالٍ
• ورق عزل بكثافة عالية
• ورق البولي أميد العطري (نومكس)
• ورق عزل مقاوم للحرارة
• فيلم PET
يمكن للمستخدمين تحديد العلامة التجارية، والنوع، والمواصفات لمادة العزل
سمك عزل السلك الدائري المغطى بالورق | |||||||||||||
عزل قياسي السماكة (مم) |
0.3 | 0.45 | 0.80 | 1.20 | 1.80 | 4.25 | |||||||
السماح (مم) | ±0.05 | ±0.05 | ±0.10 | ±0.12 | ±0.15 | ±0.30 |

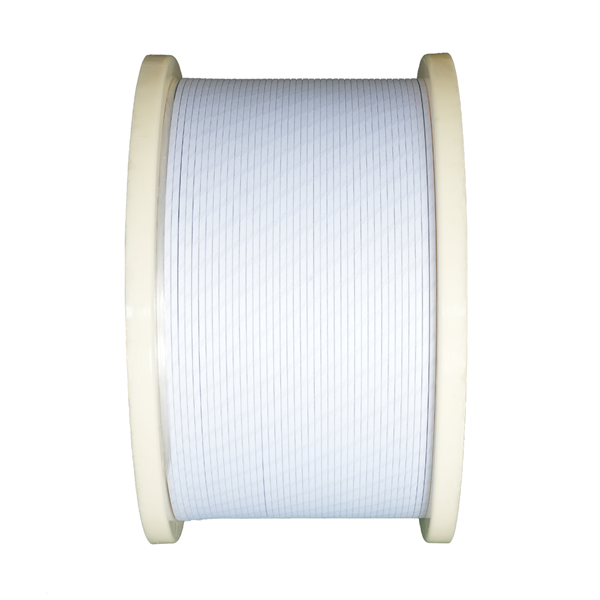

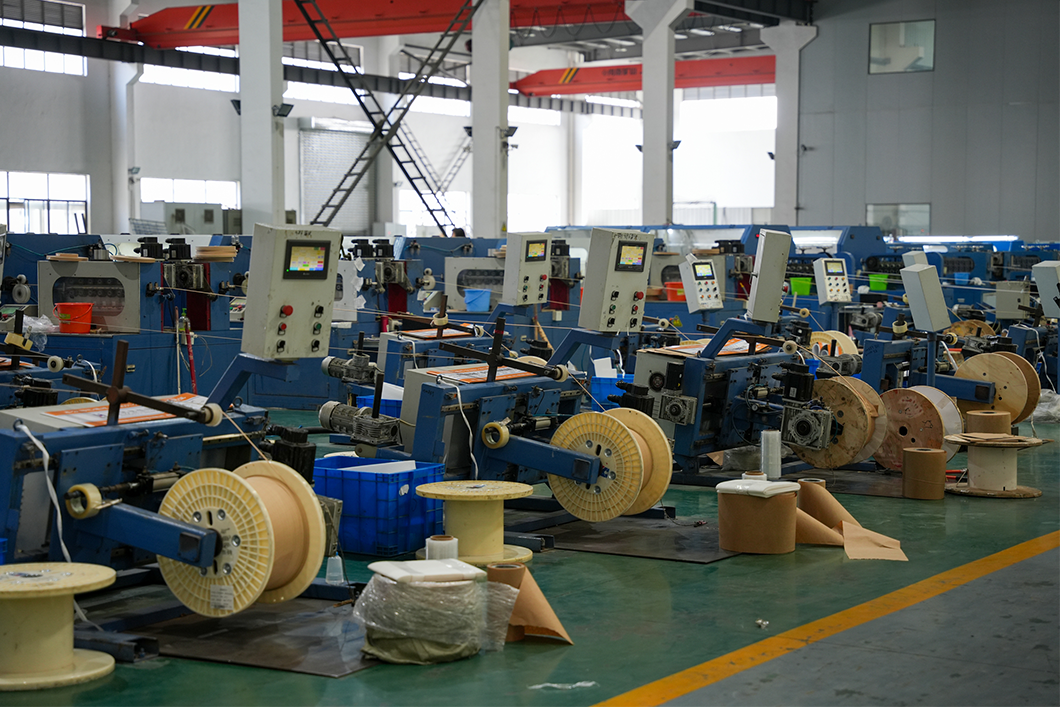

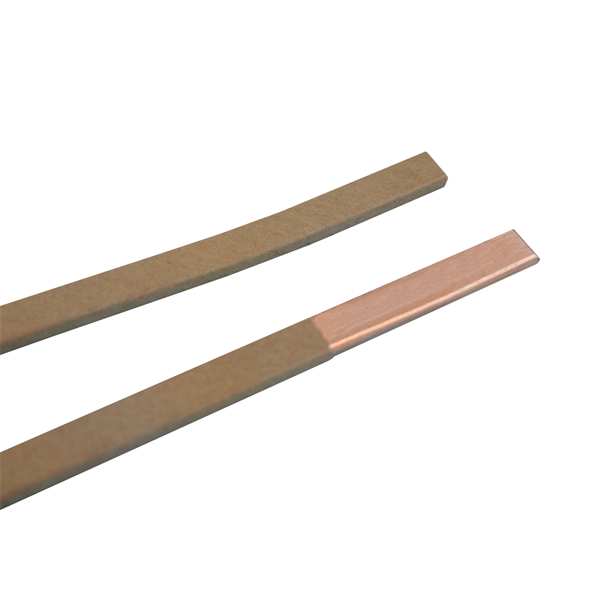

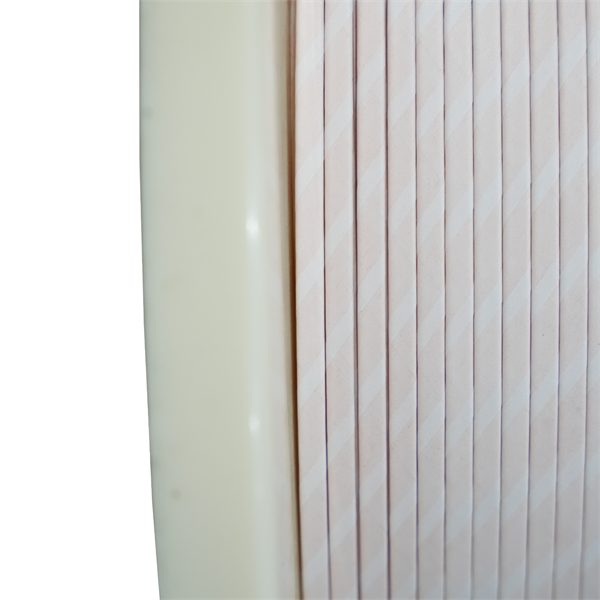

سمك عزل السلك المستوي المغطى بالورق | ||||||||
عزل قياسي السماكة (مم) |
0.45 | 0.60 | 0.95 | 1.35 | 1.60 | 1.95 | 2.45 | 2.95 |
العزل الأقصى السمك (A-a) |
0.57 | 0.74 | 1.14 | 1.56 | 1.84 | 2.23 | 2.77 | 3.32 |
العزل الأدنى السمك (B-b) |
0.40 | 0.53 | 0.85 | 1.20 | 1.45 | 1.80 | 2.30 | 2.75 |
